Anneau d’arrimage · fiche par dimension
Anneau d’arrimage articulé à souder TAPS-E 1,4
Modèle : TAPS-E LC
Version d’arrimage de référence 0382901000, avec une capacité LC de 2800 daN.

Identification
Référence et capacité d’arrimage
- Désignation
- TAPS-E 1,4
- Référence
- 0382901000
- LC
- 2800 daN
- Coefficient de sécurité
- 2 par rapport à la rupture
Cotes du produit
Dimensions et données techniques
- Fixation / filetage
- à souder
- a
- 38 mm
- b
- 13 mm
- c
- 34 mm
- d
- 34 mm
- e
- 27 mm
- l
- 40 mm
- Poids
- 0,43 kg
Tableau technique TAPS-E 1,4
| Désignation | Référence | LC | Fixation / filetage | a | b | c | d | e | l | Poids |
|---|---|---|---|---|---|---|---|---|---|---|
| TAPS-E 1,4 | 0382901000 | 2800 daN | à souder | 38 mm | 13 mm | 34 mm | 34 mm | 27 mm | 40 mm | 0,43 kg |
Lecture des cotes

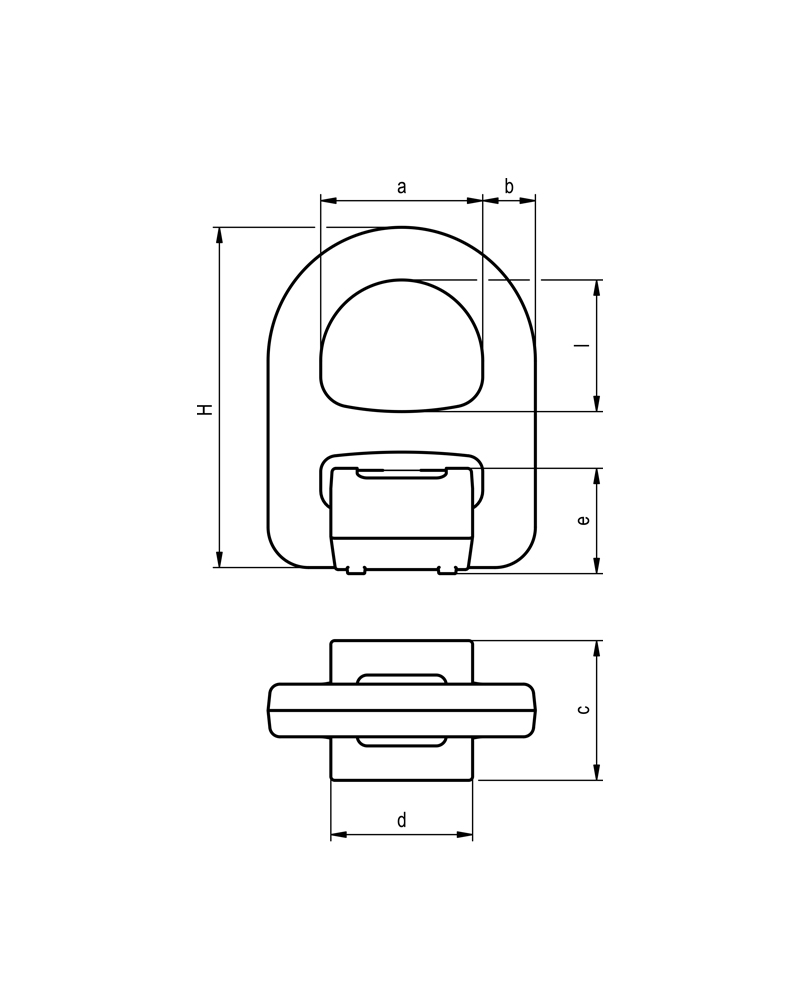

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

Utilisation en arrimage
Cette fiche concerne la version d’arrimage marquée en LC. La direction de traction, l’intégration au support, l’état du produit et les conditions d’utilisation doivent être contrôlés conformément à la notice de la référence exacte.
Sécurité de soudage
Suivez impérativement l’instruction de soudage applicable à la référence et utilisez le métal d’apport indiqué dans cette instruction. Vérifiez également le support, la préparation de la zone à souder et les qualifications requises avant toute opération.
Ne pas réaffecter au levage. Un anneau déjà utilisé pour l’arrimage ne doit pas ensuite être utilisé comme anneau de levage.
