Anneau d’arrimage · fiche par dimension

Anneau d’arrimage à souder TAPS 15

Modèle : TAPS LC

Version d’arrimage de référence 0380415000, avec une capacité LC de 30000 daN.

Anneau d’arrimage à souder TAPS 15
Anneau d'arrimage à souder TAPS LC coefficient de sécurité 2 par rapport à la ruptureAnneau de levage articulé à visser à roulement à billes chargeable dans toutes les directions ou s’oriente dans la directions de la tractionsAnneau d'arrimage à souder TAPS LC pivote sur plus de 180°Anneau d'arrimage à souder TAPS LC 100% contrôlé par ressuageAnneau d'arrimage à souder TAPS LC avec puce RFIDAnneau d'arrimage à souder TAPS LC certifié DGUV-TestAnneau d'arrimage à souder TAPS LC certifié DEKRAAnneau d'arrimage à souder TAPS LC certifié UKCAAnneau d'arrimage à souder TAPS LC certifié CE
Identification

Référence et capacité d’arrimage

Désignation
TAPS 15
Référence
0380415000
LC
30000 daN
Coefficient de sécurité
2 par rapport à la rupture
Cotes du produit

Dimensions et données techniques

Fixation / filetage
à souder
a
82 mm
b
125 mm
c
100 mm
d
30 mm
e
60 mm
f
190 mm
l
120 mm
Poids
5,4 kg

Tableau technique TAPS 15

DésignationRéférenceLCFixation / filetageabcdeflPoids
TAPS 15038041500030000 daNà souder82 mm125 mm100 mm30 mm60 mm190 mm120 mm5,4 kg
Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

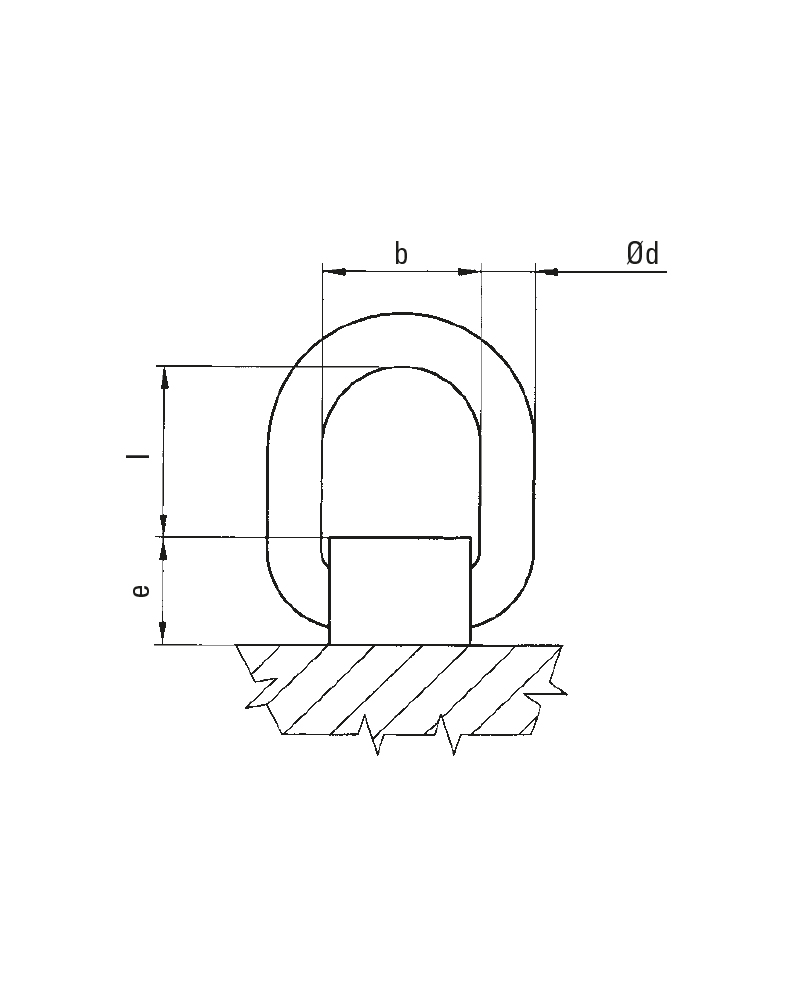

Vue frontale cotée du TAPS à souder
Vue frontale cotée du TAPS à souder. Les lettres correspondent aux colonnes du tableau technique.
Vue latérale cotée du TAPS à souder
Vue latérale cotée du TAPS à souder. Les lettres correspondent aux colonnes du tableau technique.

Utilisation en arrimage

Cette fiche concerne la version d’arrimage marquée en LC. La direction de traction, l’intégration au support, l’état du produit et les conditions d’utilisation doivent être contrôlés conformément à la notice de la référence exacte.

Sécurité de soudage

Suivez impérativement l’instruction de soudage applicable à la référence et utilisez le métal d’apport indiqué dans cette instruction. Vérifiez également le support, la préparation de la zone à souder et les qualifications requises avant toute opération.

Ne pas réaffecter au levage. Un anneau déjà utilisé pour l’arrimage ne doit pas ensuite être utilisé comme anneau de levage.
