Femelle / taraudé

Anneau de levage femelle articulé

Modèle présenté : THEIPA Point-F TP-F

Anneau pivotant à filetage intérieur, destiné à une fixation par vis ou tige filetée validée.

Anneau de levage femelle articulé
Anneau de levage articulé femelle "THEIPA Point-F" température d’utilisation de -40°C à +400°CAnneau de levage articulé femelle "THEIPA Point-F" coefficient de sécurité 4 par rapport à la ruptureAnneau de levage articulé femelle "THEIPA Point-F" utilisable sous chargeAnneau de levage femelle articulé chargeable dans toutes les directions ou s’oriente dans la direction de la tractionAnneau de levage articulé femelle "THEIPA Point-F" rotatif à 360° sous chargeAnneau de levage articulé femelle "THEIPA Point-F" pivote sur plus de 180°Anneau de levage articulé femelle "THEIPA Point-F" avec roulement à billes intégréAnneau de levage articulé femelle "THEIPA Point-F" 100% contrôlé par ressuageAnneau de levage articulé femelle "THEIPA Point-F" avec vis de longueur variableAnneau de levage articulé femelle "THEIPA Point-F" avec filetage métriqueAnneau de levage articulé femelle "THEIPA Point-F" avec filetage UNCAnneau de levage articulé femelle "THEIPA Point-F" avec puce RFIDAnneau de levage articulé femelle "THEIPA Point-F" certifié DGUV-TestAnneau de levage articulé femelle "THEIPA Point-F" certifié DEKRAAnneau de levage articulé femelle "THEIPA Point-F" certifié UKCA

Fonction et utilisation

La version femelle reprend les fonctions de rotation et de pivotement de la gamme à émerillon. La profondeur de taraudage standard indiquée dans le catalogue est de 1,25 x d. La fixation doit utiliser des éléments appropriés et validés, notamment des vis de classe 10.9 testées contre les fissures.

Points principaux

  • Filetage intérieur métrique M12 à M36
  • Rotation à 360° sous charge
  • Pivotement supérieur à 180°
  • Profondeur standard du taraudage 1,25 x d
  • Coefficient de sécurité 4
  • Autres filetages et longueurs sur demande
Rotation
360°
Pivotement
plus de 180°
Température
-40 °C à +400 °C
Coefficient de sécurité
4:1
Certifications indiquées
DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

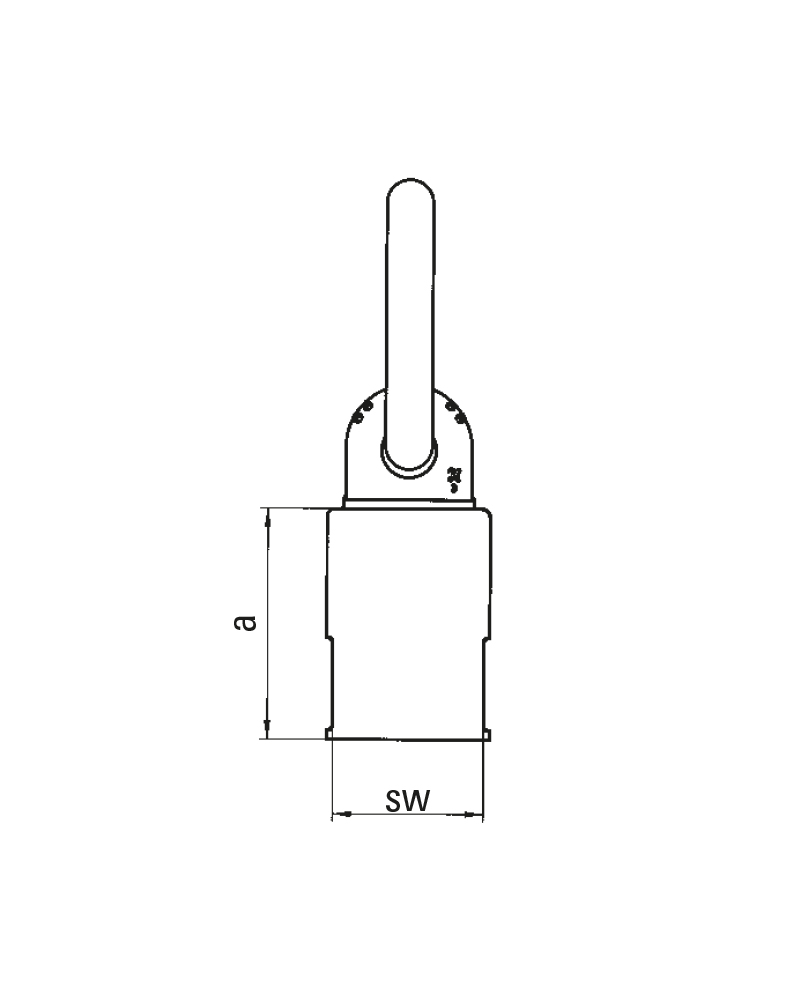

Vue latérale cotée du THEIPA Point-F avec repérage du corps taraudé
Vue latérale cotée du THEIPA Point-F avec repérage du corps taraudé. Les lettres correspondent aux colonnes du tableau technique.
Vue frontale cotée du THEIPA Point-F avec repérage de la maille
Vue frontale cotée du THEIPA Point-F avec repérage de la maille. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°CouplePasabgSWtMaille Ø × t1 × b1Poids
TP-F 0,5M12 x 1503818000001,4 t0,5 t40 Nm1,75 mm45 mm36,5 mm73 mm34 mm66 mm13 x 55 x 32 mm0,61 kg
TP-F 1M16 x 2003818010002,8 t1 t130 Nm2 mm52 mm36,5 mm80 mm34 mm73 mm13 x 55 x 32 mm0,65 kg
TP-F 1,7M20 x 2503818020005 t1,7 t170 Nm2,5 mm66 mm52 mm106 mm46 mm95 mm16 x 70 x 34 mm1,5 kg
TP-F 2,1M24 x 3003818040008 t2,1 t280 Nm3 mm80 mm57 mm120 mm50 mm108 mm18 x 85 x 45 mm2,12 kg
TP-F 3,2M30 x 40038180600012 t3,2 t400 Nm3,5 mm94 mm70 mm148 mm65 mm131 mm20 x 86 x 46 mm3,7 kg
TP-F 5M36 x 45038180800015 t5 t600 Nm4 mm107 mm80 mm164 mm75 mm145 mm23 x 115 x 60 mm5,75 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
TP-F 0,5M12 x 151,4 t0,5 t2,8 t1 t0,7 t0,5 t1 t0,75 t
TP-F 1M16 x 202,8 t1 t5,6 t2 t1,4 t1 t2,12 t1,5 t
TP-F 1,7M20 x 255 t1,7 t10 t3,4 t2,4 t1,7 t3,55 t2,5 t
TP-F 2,1M24 x 308 t2,1 t16 t4 t2,8 t2,1 t4,25 t3,15 t
TP-F 3,2M30 x 4012 t3,2 t24 t6,4 t4,25 t3,15 t6,7 t4,75 t
TP-F 5M36 x 4515 t5 t30 t10 t6,7 t5 t10 t7,5 t

Photographies et vues techniques

Fichiers DAO

Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.

Consulter les données DAO officielles

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Consulter la fiche officielleNotice et le Certificat de conformitéPages catalogue du THEIPA Point-F TP-FLa brochure liée est une référence de famille ; une fiche locale dédiée à cette variante n’est pas fournie.Catalogue JDT complet en ligne

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Peut-on utiliser un autre filetage ?

Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
