À souder

Anneau de levage pivotant à souder

Modèle présenté : THEIPA Point-S TP-S

Anneau à émerillon soudable, tournant à 360° et pivotant sur plus de 180°, conçu pour le retournement et l'orientation de charges.

Anneau de levage pivotant à souder
Anneau de levage articulé et rotatif à Souder "THEIPA Point-S" température d’utilisation de -40°C à +400°CAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" coefficient de sécurité 4 par rapport à la ruptureAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" utilisable sous chargeanneau de levage à souder, articulé et monté sur roulement à billes chargeable dans toutes les directions ou s’oriente dans la direction de la tractionAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" rotatif à 360° sous chargeAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" pivote sur plus de 180°Anneau de levage articulé et rotatif à Souder "THEIPA Point-S" 100% contrôlé par ressuageAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" avec puce RFIDAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" certifié DGUV-TestAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" certifié DEKRAAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" certifié UKCAAnneau de levage articulé et rotatif à Souder "THEIPA Point-S" certifié CE

Fonction et utilisation

Le socle soudable bénéficie d'une surface optimisée et d'un plan incliné facilitant une soudure circulaire fermée. La sélection et le soudage doivent respecter l'instruction de soudage officielle.

Points principaux

  • Rotation à 360° sous charge
  • Pivotement supérieur à 180°
  • Soudure circulaire fermée
  • CMU valable à 90°
  • Contrôle d'usure sans démontage
  • Température jusqu'à +400 °C
Rotation
360°
Pivotement
plus de 180°
Température
-40 °C à +400 °C
Coefficient de sécurité
4:1
Certifications indiquées
DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

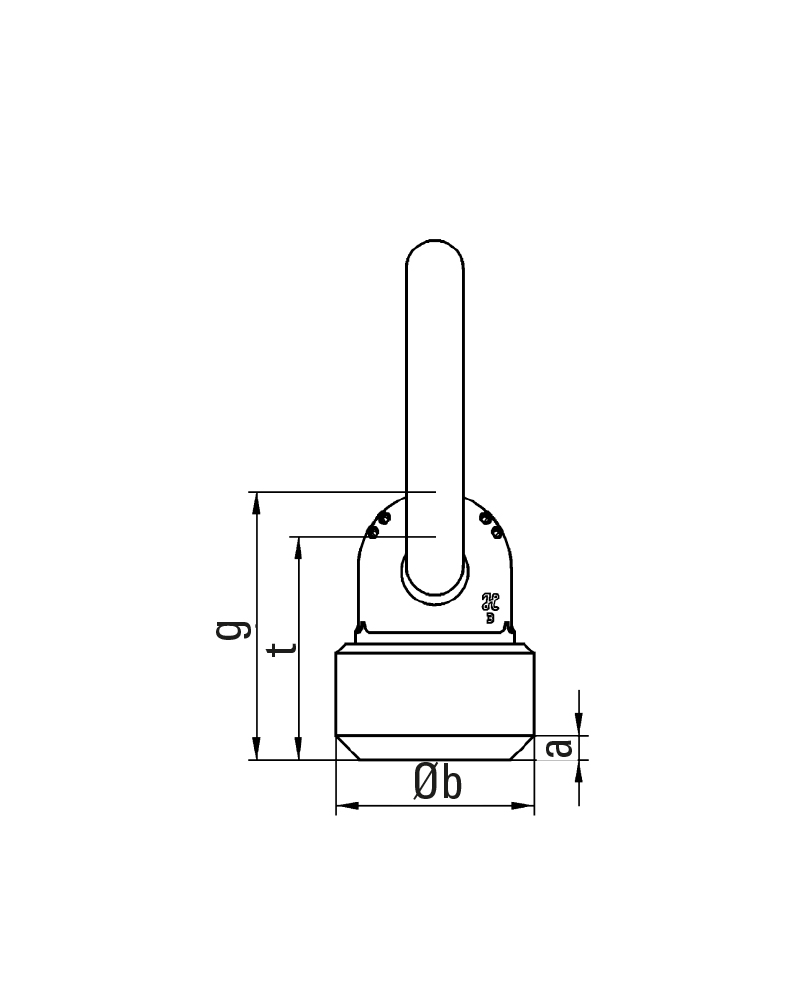

Vue latérale cotée du THEIPA Point-S à souder
Vue latérale cotée du THEIPA Point-S à souder. Les lettres correspondent aux colonnes du tableau technique.
Vue frontale cotée du THEIPA Point-S à souder avec repérage de la maille
Vue frontale cotée du THEIPA Point-S à souder avec repérage de la maille. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°abgtMaille Ø × t1 × b1Poids
TP-S 2,5à souder03815020005 t2,5 t5,5 x 45° mm52 mm68 mm57 mm16 x 70 x 34 mm0,95 kg
TP-S 4à souder03815040008 t4 t7,0 x 45° mm57 mm74 mm62 mm18 x 85 x 45 mm1,3 kg
TP-S 6,7à souder038150600012 t6,7 t8,5 x 45° mm70 mm95 mm78 mm20 x 85 x 45 mm2,2 kg
TP-S 10à souder038151000015 t10 t10,0 x 45° mm80 mm102 mm83 mm23 x 115 x 60 mm3,3 kg
TP-S 17à souder038151700025 t17 t12,0 x 45° mm100 mm129 mm106 mm30 x 140 x 70 mm6,66 kg
TP-S 28à souder038152800032,5 t28 t12,0 x 45° mm129 mm174 mm135 mm34,5 x 170 x 80 mm13,67 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
TP-S 2,5à souder5 t2,5 t10 t5 t3,55 t2,5 t5,3 t3,75 t
TP-S 4à souder8 t4 t16 t8 t5,6 t4 t8,5 t6 t
TP-S 6,7à souder12 t6,7 t24 t13,4 t9,5 t6,7 t14 t10 t
TP-S 10à souder15 t10 t30 t20 t14 t10 t21,2 t15 t
TP-S 17à souder25 t17 t50 t34 t23,5 t17 t35 t25 t
TP-S 28à souder32,5 t28 t65 t56 t39 t28 t58 t42 t

Photographies et vues techniques

Fichiers DAO

Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.

Consulter les données DAO officielles

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Consulter la fiche officielleNotice et le Certificat de conformitéINSTRUCTIONS SOUDUREPages catalogue du THEIPA Point-S TP-SLa brochure liée est une référence de famille ; une fiche locale dédiée à cette variante n’est pas fournie.Catalogue JDT complet en ligne

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Où trouver l’instruction de soudure ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
