Fiche dimensionnelle
Anneau de levage pivotant à longue vis M16
Modèle : THEIPA Point TP longue vis
Cette page regroupe 1 configuration documentée pour M16. La CMU à 90° varie de 1,4 t selon la variante.
Demander un conseil techniqueConsulter la fiche officielleTéléchargements DAO officielsCharger mon fichier DAORondelles et écrous correspondantsNotice et le Certificat de conformitéCatalogue de référence · Catalogue THEIPA Point TP métrique · p. 16–17La brochure liée est une référence de famille ; une fiche locale dédiée à cette variante n’est pas fournie.Catalogue JDT complet en ligne
Caractéristiques documentées
- Désignation
- TP 1,4
- Filetage / fixation
- M16 x 150 mm**
- Référence
- 0381601040
- CMU 90°
- 1,4 t
Plusieurs références sont affichées lorsque différentes longueurs ou capacités existent pour le même diamètre nominal.
Références et dimensions
Lecture des cotes

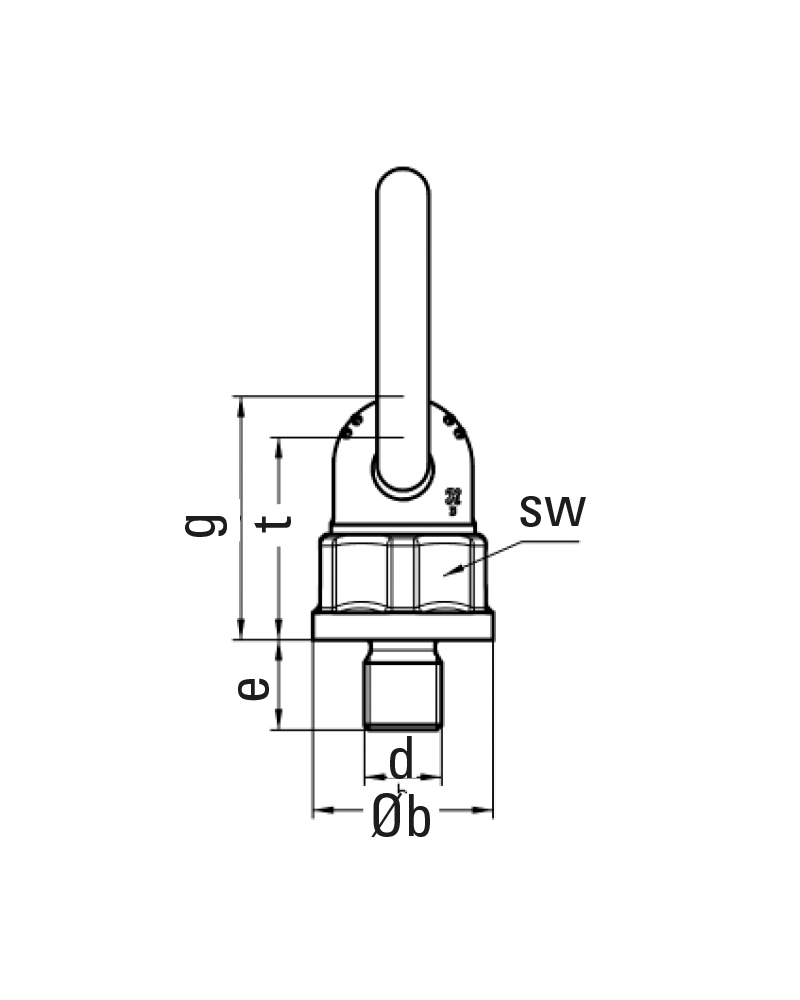

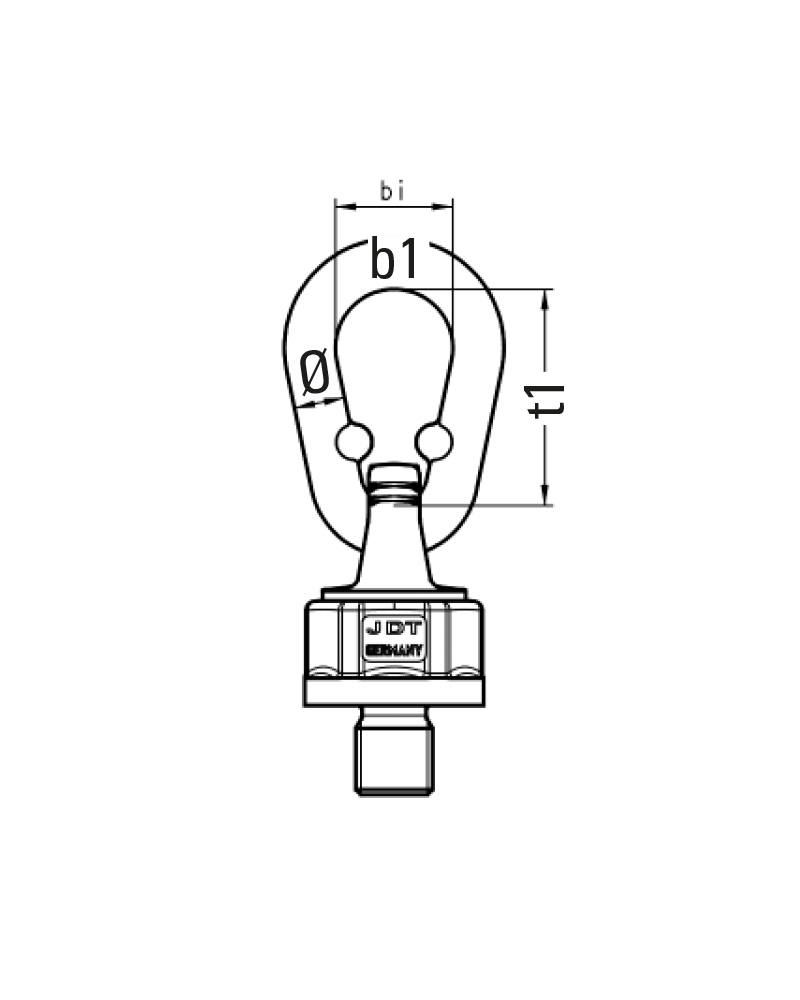

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
| Désignation | Fixation / filetage | Référence | CMU 90° | b | d | e | g | SW | t | Maille Ø × t1 × b1 |
|---|---|---|---|---|---|---|---|---|---|---|
| TP 1,4 | M16 x 150 mm** | 0381601040 | 1,4 t | 36,5 mm | 16 mm | 150 mm | 48 mm | 34 mm | 41 mm | 13 x 55 x 32 mm |
Conseils de montage
Contrôlez le diamètre, le pas, la longueur d’engagement, l’état du taraudage ou de la zone de soudage et la résistance du support. Respectez le couple de serrage et les instructions officielles lorsque ces données sont indiquées.
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
