Flat Point standard
Références, poids et dimensions du Flat Point à vis standard.
Dimensions et capacité →Modèle présenté : Flat Point FP

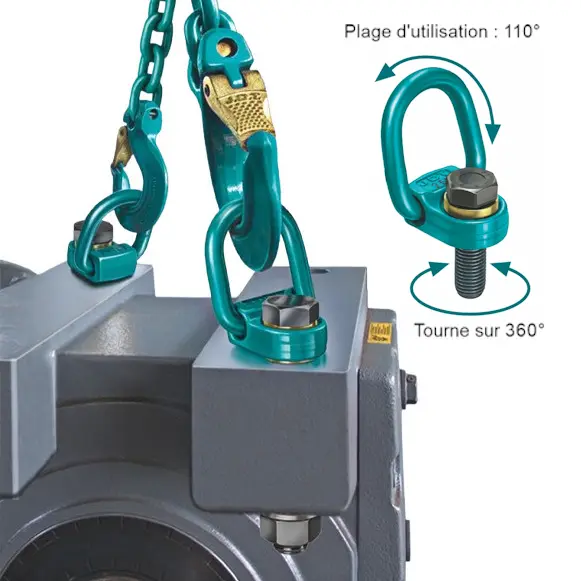

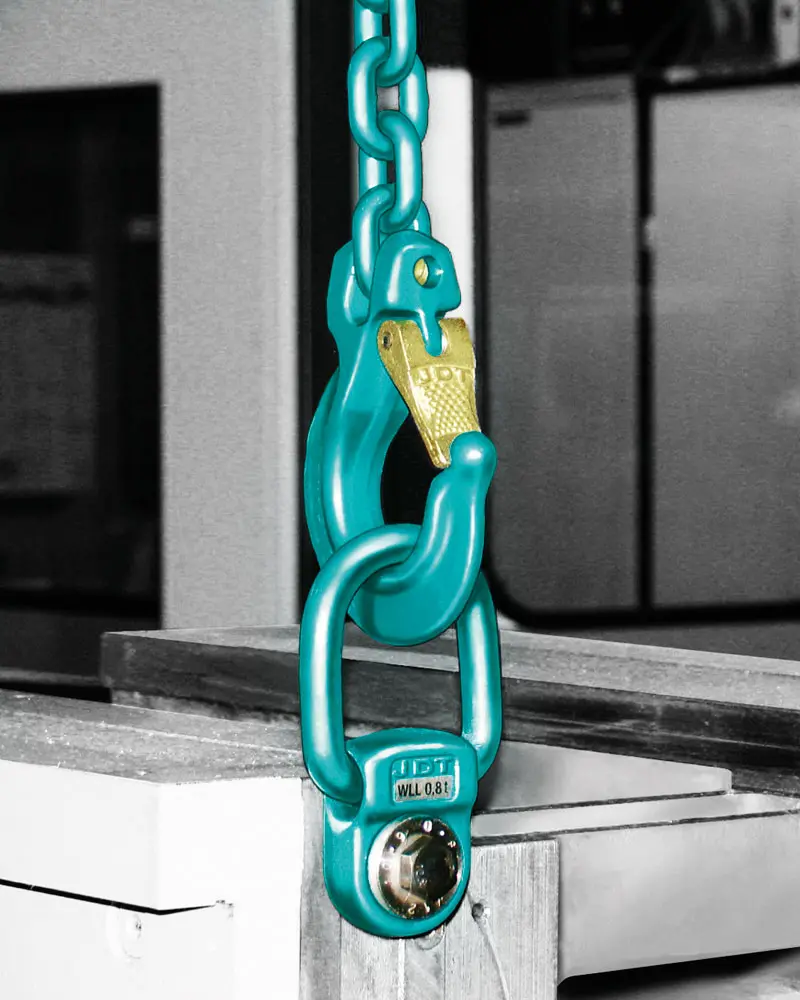

Anneau décentré à grande ouverture et très faible hauteur de construction, avec rotation à 360° et plage de travail de 110°.

La maille autobloquante est adaptée aux espaces restreints. La vis est prémontée mais démontable. Des longueurs et filetages complémentaires peuvent être proposés sur demande.
22 choix présentés : 11 Flat Point à vis standard avec référence article JDT et 11 Flat Point à longue vis. Pour la longue vis, le code « référence standard x longueur maximale » est uniquement un identifiant de présentation dérivé ; JDT ne publie pas ce code comme référence article.

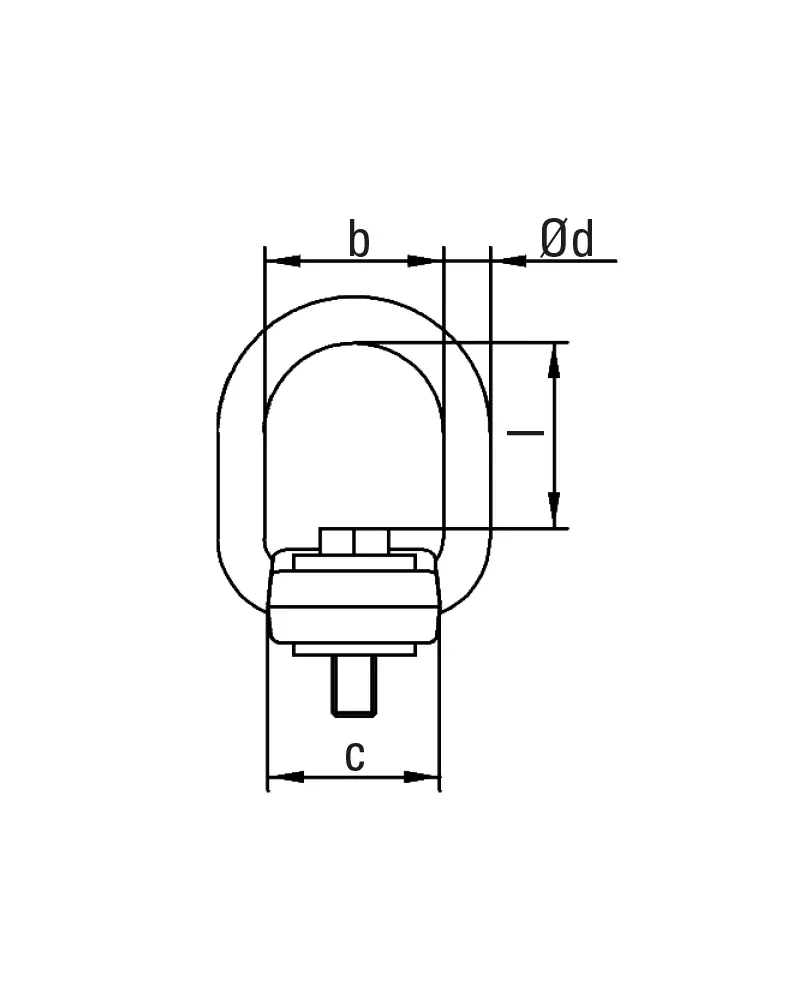

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.



Les numéros ci-dessous sont les références article publiées pour les versions à vis standard.
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | LC arrimage | Couple | a | b | c | d | e | f | g | l | s | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 x 40 | 0381100000 | 0,5 t | 0,7 t | 1000 daN | 60 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 12 mm | 52 mm | 34 mm | 0,71 kg |
| FP 0,8 | M12 x 45 | 0381101000 | 0,8 t | 1,25 t | 1600 daN | 90 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 17 mm | 51 mm | 34 mm | 0,73 kg |
| FP 1,5 | M16 x 55 | 0381101500 | 1,5 t | 2,12 t | 3000 daN | 160 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 27 mm | 49 mm | 34 mm | 0,77 kg |
| FP 2,5 | M20 x 70 | 0381102100 | 2,5 t | 3,55 t | 5000 daN | 420 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 33 mm | 103 mm | 37 mm | 44 mm | 41 mm | 0,92 kg |
| FP 4-S | M24 x 80 | 0381104200 | 4 t | 4 t | 8000 daN | 750 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 34 mm | 103 mm | 46 mm | 40 mm | 41 mm | 1,05 kg |
| FP 4 | M24 x 80 | 0381104000 | 4 t | 5,6 t | 8000 daN | 750 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 41 mm | 74 mm | 58 mm | 2,5 kg |
| FP 5 | M27 x 90 | 0381105000 | 5,3 t | 7,1 t | 10000 daN | 1000 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 51 mm | 72 mm | 58 mm | 2,63 kg |
| FP 6 | M30 x 90 | 0381106000 | 6 t | 8 t | 12000 daN | 1400 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 51 mm | 70 mm | 58 mm | 2,74 kg |
| FP 8 | M36 x 100 | 0381108000 | 8 t | 8 t | 16000 daN | 1800 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 43 mm | 147 mm | 57 mm | 62 mm | 58 mm | 3,15 kg |
| FP 10 | M42 x 110 | 0381110000 | 10 t | 15 t | - | 2000 Nm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 44,5 mm | 110 mm | 90 mm | 10,4 kg |
| FP 15 | M48 x 120 | 0381115000 | 15 t | 20 t | - | 2000 Nm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 54,4 mm | 106 mm | 90 mm | 11 kg |
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 x 40 | 0,5 t | 0,7 t | 1 t | 1,4 t | 0,7 t | 0,5 t | 1 t | 0,7 t |
| FP 0,8 | M12 x 45 | 0,8 t | 1,25 t | 1,6 t | 2,5 t | 1,12 t | 0,8 t | 1,6 t | 1,12 t |
| FP 1,5 | M16 x 55 | 1,5 t | 2,12 t | 3 t | 4 t | 2 t | 1,5 t | 3,15 t | 2,24 t |
| FP 2,5 | M20 x 70 | 2,5 t | 3,55 t | 5 t | 7,1 t | 3,35 t | 2,5 t | 5 t | 3,75 t |
| FP 4-S | M24 x 80 | 4 t | 4 t | 8 t | 8 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 4 | M24 x 80 | 4 t | 5,6 t | 8 t | 11,2 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 5 | M27 x 90 | 5,3 t | 7,1 t | 10,6 t | 14 t | 7,1 t | 5,3 t | 11,2 t | 8 t |
| FP 6 | M30 x 90 | 6 t | 8 t | 12 t | 16 t | 8 t | 6 t | 12,5 t | 9 t |
| FP 8 | M36 x 100 | 8 t | 8 t | 16 t | 16 t | 11,2 t | 8 t | 16,8 t | 12 t |
| FP 10 | M42 x 110 | 10 t | 15 t | 20 t | 30 t | 14 t | 10 t | 21,2 t | 15 t |
| FP 15 | M48 x 120 | 15 t | 20 t | 30 t | 40 t | 21,2 t | 15 t | 31,5 t | 22,4 t |
Les identifiants terminés par x200 ou x300 associent la référence standard à la longueur maximale officielle. Ce sont des identifiants de présentation dérivés, pas des références article JDT.
| Désignation | Fixation / filetage | Longueur variable | Identifiant de présentation | CMU 0° | CMU 90° | LC arrimage | Couple | Pas | a | b | c | d | e | f | l | s | Référence standard associée | Statut de la donnée |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 | 38-200 mm | 0381100000x200 | 0,5 t | 0,7 t | 1000 daN | 60 Nm | 1,5 mm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 52 mm | 34 mm | 0381100000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 0,8 | M12 | 40-200 mm | 0381101000x200 | 0,8 t | 1,25 t | 1600 daN | 90 Nm | 1,75 mm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 51 mm | 34 mm | 0381101000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 1,5 | M16 | 44-200 mm | 0381101500x200 | 1,5 t | 2,12 t | 3000 daN | 160 Nm | 2 mm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 49 mm | 34 mm | 0381101500 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 2,5 | M20 | 53-200 mm | 0381102100x200 | 2,5 t | 3,55 t | 5000 daN | 420 Nm | 2,5 mm | 69 mm | 50 mm | 48 mm | 13 mm | 33 mm | 103 mm | 44 mm | 41 mm | 0381102100 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 4-S | M24 | 58-200 mm | 0381104200x200 | 4 t | 4 t | 8000 daN | 750 Nm | 3 mm | 69 mm | 50 mm | 48 mm | 13 mm | 34 mm | 103 mm | 40 mm | 41 mm | 0381104200 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 4 | M24 | 63-200 mm | 0381104000x200 | 4 t | 5,6 t | 8000 daN | 750 Nm | 3 mm | 104 mm | 76 mm | 72 mm | 19 mm | 39 mm | 147 mm | 72 mm | 58 mm | 0381104000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 5 | M27 | 66-300 mm | 0381105000x300 | 5,3 t | 7,1 t | 10000 daN | 1000 Nm | 3 mm | 104 mm | 76 mm | 72 mm | 19 mm | 39 mm | 147 mm | 72 mm | 58 mm | 0381105000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 6 | M30 | 69-300 mm | 0381106000x300 | 6 t | 8 t | 12000 daN | 1400 Nm | 3,5 mm | 104 mm | 76 mm | 72 mm | 19 mm | 39 mm | 147 mm | 72 mm | 58 mm | 0381106000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 8 | M36 | 79-300 mm | 0381108000x300 | 8 t | 8 t | 16000 daN | 1800 Nm | 4 mm | 104 mm | 76 mm | 72 mm | 19 mm | 43 mm | 147 mm | 72 mm | 58 mm | 0381108000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 10 | M42 | 107,5-300 mm | 0381110000x300 | 10 t | 15 t | - | 2000 Nm | 4,5 mm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 110 mm | 90 mm | 0381110000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
| FP 15 | M48 | 113,5-300 mm | 0381115000x300 | 15 t | 20 t | - | 2000 Nm | 5 mm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 106 mm | 90 mm | 0381115000 | Identifiant de présentation dérivé de la référence standard et de la longueur maximale ; ce n’est pas une référence article publiée par JDT. |
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 | 0,5 t | 0,7 t | 1 t | 1,4 t | 0,7 t | 0,5 t | 1 t | 0,7 t |
| FP 0,8 | M12 | 0,8 t | 1,25 t | 1,6 t | 2,5 t | 1,12 t | 0,8 t | 1,6 t | 1,12 t |
| FP 1,5 | M16 | 1,5 t | 2,12 t | 3 t | 4 t | 2 t | 1,5 t | 3,15 t | 2,24 t |
| FP 2,5 | M20 | 2,5 t | 3,55 t | 5 t | 7,1 t | 3,35 t | 2,5 t | 5 t | 3,75 t |
| FP 4-S | M24 | 4 t | 4 t | 8 t | 8 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 4 | M24 | 4 t | 5,6 t | 8 t | 11,2 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 5 | M27 | 5,3 t | 7,1 t | 10,6 t | 14 t | 7,1 t | 5,3 t | 11,2 t | 8 t |
| FP 6 | M30 | 6 t | 8 t | 12 t | 16 t | 8 t | 6 t | 12,5 t | 9 t |
| FP 8 | M36 | 8 t | 8 t | 16 t | 16 t | 11,2 t | 8 t | 16,8 t | 12 t |
| FP 10 | M42 | 10 t | 15 t | 20 t | 30 t | 14 t | 10 t | 21,2 t | 15 t |
| FP 15 | M48 | 15 t | 20 t | 30 t | 40 t | 21,2 t | 15 t | 31,5 t | 22,4 t |
LC arrimage : la valeur en daN est uniquement valable pour la version spéciale d’arrimage comportant une indication en daN.





33 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.
Les variantes standard, longue vis et femelle sont présentées séparément pour éviter toute transposition de référence ou de poids.

Références, poids et dimensions du Flat Point à vis standard.
Dimensions et capacité →
Plages de longueur, dimensions et CMU propres au Flat Point longue vis.
Dimensions et capacité →
Version femelle avec rondelle et écrou pour un montage traversant validé.
Dimensions et capacité →Commencez par la contrainte qui conditionne réellement la sélection : hauteur disponible, longueur de vis, montage traversant ou exigences de mouvement et de sécurité.
Montage compact lorsque la longueur de vis standard convient.
Pour une longueur de vis supérieure, dans la plage documentée pour la désignation.
À étudier avec tige filetée, rondelle et écrou adaptés au support.
Pour les besoins de mouvement sous charge, d’orientation et de contrôle visuel renforcé.
Pour comparer précisément les avantages et limites du Flat Point et du THEIPA Point, consultez le comparatif de sécurité dédié. La référence, le support, la CMU, le filetage et les instructions du fabricant restent à valider avant utilisation.
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
