Anneau de levage rotatif automatique

Modèle présenté : Ring Point RP

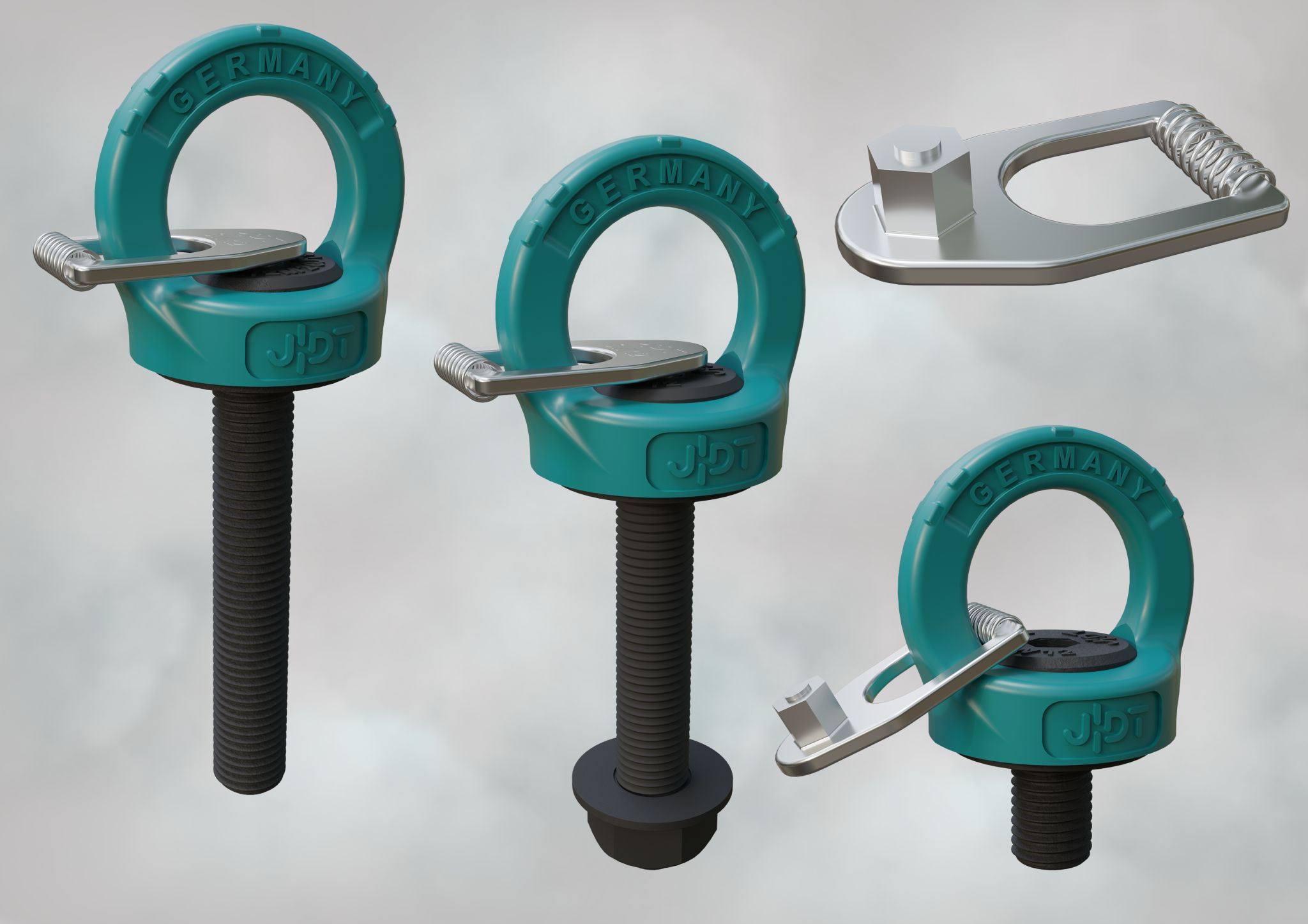

Anneau forgé à mécanisme breveté, montable sans outil et orientable automatiquement dans la direction de traction.

Anneau de levage rotatif automatique
Anneau de levage rotatif automatique Ring Point coefficient de sécurité 4 par rapport à la ruptureAnneau de levage articulé à visser à roulement à billes chargeable dans toutes les directions ou s’oriente dans la directions de la tractionsAnneau de levage rotatif automatique Ring Point 100% contrôlé par ressuageAnneau de levage rotatif automatique Ring Point avec filetage métriqueAnneau de levage rotatif automatique Ring Point avec vis de longueur variableAnneau de levage rotatif automatique Ring Point avec filetage UNCAnneau de levage rotatif automatique Ring Point avec puce RFIDAnneau de levage rotatif automatique Ring Point certifié CEAnneau de levage rotatif automatique Ring Point certifié DEKRAAnneau de levage rotatif automatique Ring Point certifié DGUV-TestAnneau de levage rotatif automatique Ring Point certifié UKCAAnneau de levage rotatif automatique Ring Point certifié CE

Fonction et utilisation

La conception à embrayage par pression permet le montage et le démontage sans outil. Cette fiche présente exclusivement la version standard sans clé fournie, en métrique et UNC ; les versions standard avec clé, longue vis sans clé et longue vis avec clé disposent de gammes séparées.

Points principaux

  • Montage et démontage sans outil
  • Rotation à 360°
  • Orientation dans le sens de traction
  • Gammes longue vis et longueur variable présentées séparément
  • CMU valable à 90°
  • Revêtement thermopoudré RAL 5021
Rotation
360°
Pivotement
orientation automatique
Température
-40 °C à +300 °C
Coefficient de sécurité
4:1
Certifications indiquées
CE, UKCA, DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

Quatre configurations par diamètre métrique : standard sans clé, standard avec clé, longue vis sans clé et longue vis avec clé. JDT nomme officiellement cette dernière gamme « Ring Point à longueur variable avec clé ». Une option absente de la fiche officielle reste indiquée comme non publiée.

M8

M10

M12

M16

M20

M24

M30

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

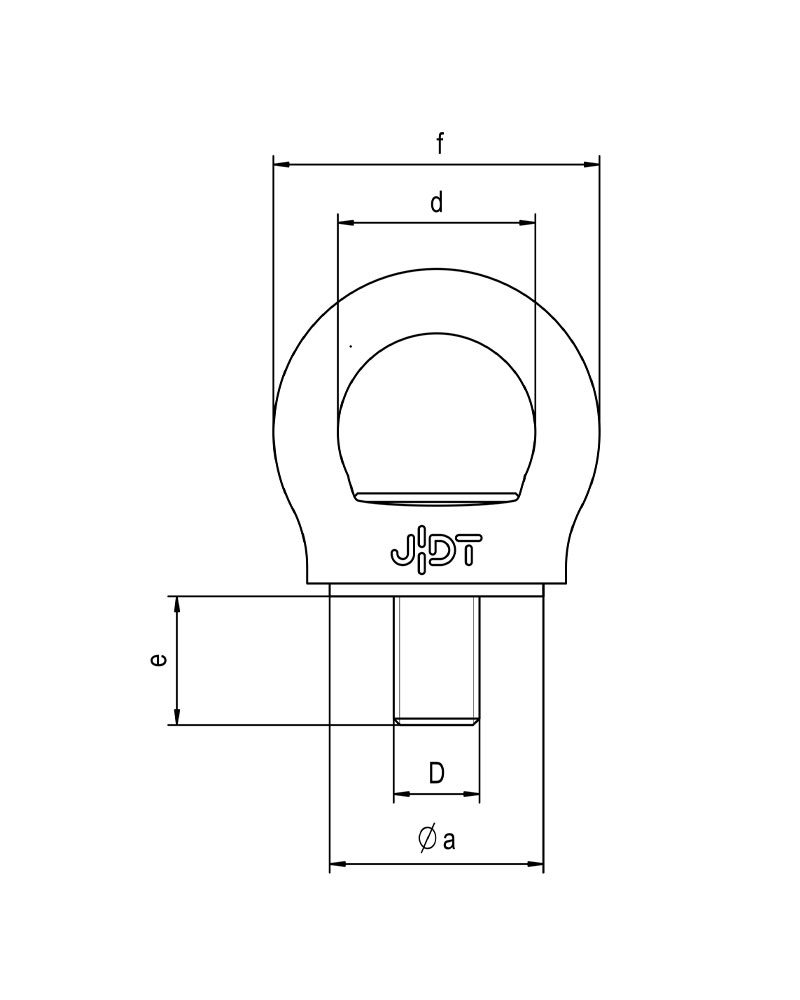

Vue frontale cotée du Ring Point RP
Vue frontale cotée du Ring Point RP. Les lettres correspondent aux colonnes du tableau technique.
Vue latérale cotée du Ring Point RP
Vue latérale cotée du Ring Point RP. Les lettres correspondent aux colonnes du tableau technique.
Vue de dessus cotée du Ring Point RP avec repérage de la clé
Vue de dessus cotée du Ring Point RP avec repérage de la clé. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°Pasabcdfgn / clétPoids
RP 0,35M8 x 1803821000081 t0,35 t1,25 mm30 mm10 mm5 mm25 mm45 mm21 mm6 mm37 mm0,12 kg
RP 0,5M10 x 1803821000011,5 t0,5 t1,5 mm30 mm10 mm5 mm25 mm45 mm21 mm6 mm37 mm0,13 kg
RP 0,7M12 x 1803821000002,5 t0,7 t1,75 mm36,5 mm13 mm7 mm34 mm60 mm30 mm8 mm49 mm0,3 kg
RP 1,5M16 x 2003821010004 t1,5 t2 mm42 mm14 mm10 mm36 mm64 mm32 mm10 mm51 mm0,4 kg
RP 2,3M20 x 3003821020005,5 t2,3 t2,5 mm50 mm15 mm12 mm46 mm76 mm37 mm12 mm61 mm0,7 kg
RP 3,2M24 x 3003821030008 t3,2 t3 mm64 mm19 mm15 mm52 mm90 mm47 mm14 mm74 mm1,2 kg
RP 4,5M30 x 35038210400012 t4,5 t3,5 mm75 mm25 mm19 mm62 mm112 mm56 mm17 mm91 mm2,2 kg
RP 0,355/16"-18 UNC-2A03821005021 t0,35 t-30 mm10 mm5 mm25 mm45 mm21 mm-37 mm0,12 kg
RP 0,353/8"-16 UNC-2A03821005031 t0,35 t-30 mm10 mm5 mm25 mm45 mm21 mm-37 mm0,12 kg
RP 0,57/16"-14 UNC-2A03821005041,5 t0,5 t-30 mm10 mm5 mm25 mm45 mm21 mm-37 mm0,13 kg
RP 0,71/2"-13 UNC-2A03821005012,4 t0,7 t-38 mm13 mm7 mm34 mm60 mm30 mm-49 mm0,3 kg
RP 1,55/8"-11 UNC-2A03821015014 t1,5 t-42 mm14 mm10 mm36 mm64 mm10 mm-51 mm0,4 kg
RP 2,33/4"-10 UNC-2A03821025025,5 t2,3 t-50 mm15 mm12 mm46 mm76 mm12 mm-61 mm0,7 kg
RP 2,37/8"-9 UNC-2A03821025035,5 t2,3 t-50 mm15 mm12 mm46 mm76 mm12 mm-61 mm0,7 kg
RP 3,21"-8 UNC-2A03821035018 t3,2 t-64 mm19 mm15 mm52 mm90 mm14 mm-74 mm1,2 kg
RP 4,51 1/4"-7 UNC-2A038210450112 t4,5 t-75 mm25 mm19 mm62 mm112 mm17 mm-91 mm2,2 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
RP 0,35M8 x 181 t0,35 t2 t0,7 t0,5 t0,35 t0,74 t0,53 t
RP 0,5M10 x 181,5 t0,5 t3 t1 t0,7 t0,5 t1 t0,75 t
RP 0,7M12 x 182,5 t0,7 t5 t1,4 t1 t0,7 t1,5 t1,1 t
RP 1,5M16 x 204 t1,5 t8 t3 t2,1 t1,5 t3,2 t2,3 t
RP 2,3M20 x 305,5 t2,3 t11 t4,6 t3,3 t2,3 t4,8 t3,5 t
RP 3,2M24 x 308 t3,2 t16 t6,4 t4,5 t3,2 t6,7 t4,8 t
RP 4,5M30 x 3512 t4,5 t24 t9 t6,4 t4,5 t9,6 t6,8 t
RP 0,355/16"-18 UNC-2A1 t0,35 t2 t0,7 t0,5 t0,35 t0,74 t0,53 t
RP 0,353/8"-16 UNC-2A1 t0,35 t2 t0,7 t0,5 t0,35 t0,74 t0,53 t
RP 0,57/16"-14 UNC-2A1,5 t0,5 t3 t1 t0,7 t0,5 t1 t0,75 t
RP 0,71/2"-13 UNC-2A2,4 t0,7 t4,8 t1,4 t1 t0,7 t1,5 t1,1 t
RP 1,55/8"-11 UNC-2A4 t1,5 t8 t3 t2,1 t1,5 t3,2 t2,3 t
RP 2,33/4"-10 UNC-2A5,5 t2,3 t11 t4,6 t3,3 t2,3 t4,8 t3,5 t
RP 2,37/8"-9 UNC-2A5,5 t2,3 t11 t4,6 t3,3 t2,3 t4,8 t3,5 t
RP 3,21"-8 UNC-2A8 t3,2 t16 t6,4 t4,5 t3,2 t6,7 t4,8 t
RP 4,51 1/4"-7 UNC-2A12 t4,5 t24 t9 t6,4 t4,5 t9,6 t6,8 t

Photographies et vues techniques

Fichiers locaux

Données DAO correspondantes

13 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.

Gammes distinctes

Choisir la gamme Ring Point

Les versions standard sans clé, standard avec clé, longue vis sans clé et longue vis avec clé disposent de tableaux et de fiches par dimension distincts.

Innovation Ring Point

Une alternative moderne aux anneaux articulés

L’anneau de levage rotatif représente une excellente alternative aux anneaux articulés. Plus économique, il assure la rotation avec le déport nécessaire pour éviter qu’un connecteur, par exemple un crochet ou une manille, ne frotte contre la charge.

Les anneaux rotatifs conventionnels présentent toutefois des inconvénients pour l’opérateur : une clé ou un système de verrouillage extérieur est souvent nécessaire pour solidariser la vis et l’anneau pendant le vissage et le dévissage. L’oubli de ce verrouillage peut provoquer la rupture de la vis ou du verrou lors du levage, avec un risque de basculement incontrôlé ou de chute de la charge.

La solution JDT reprend le principe de sécurité d’un bouchon de bouteille avec sécurité enfant : une pression sur l’anneau enclenche la vis et permet le vissage ou le dévissage sans outil extérieur. Le mécanisme breveté replace ensuite automatiquement l’anneau en rotation libre. Son système à ressort limite également les bruits intempestifs.

Les repères d’angles d’élingage de 0°, 45° et 60° sont clairement indiqués. L’élingueur peut ainsi identifier l’angle sans outil extérieur et réduire le risque de surcharge.

Caractéristiques principales

  • Sécurité renforcée : mécanisme conçu pour prévenir les déconnexions accidentelles et sécuriser l’opération de levage.
  • Durabilité supérieure : matériaux haute résistance conçus pour les conditions exigeantes et les charges lourdes.
  • Design unique : montage et démontage sans outil, rotation fluide et réduction des contraintes parasites sur l’équipement.
  • Installation facile : mise en place rapide et ergonomique sur le site.

Cette solution s’adresse notamment aux opérations de construction, de fabrication et de logistique nécessitant un anneau rotatif fiable et simple à manipuler.

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
